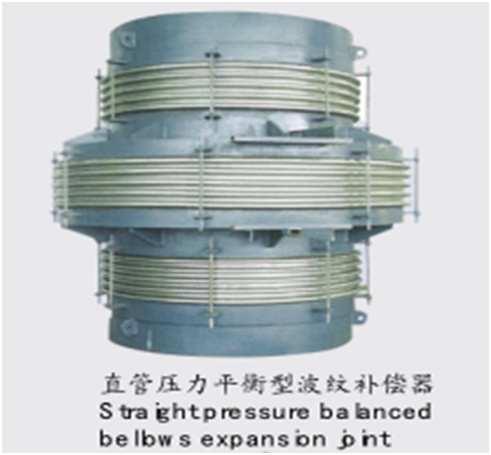

直管壓力平衡型波紋補償器

該種膨脹節(jié)由2個工作波紋管、一個平衡波紋管以及端板、平衡拉桿（或舌管）組成，其平衡波紋管的有效面積是工作波紋管有效面積的兩倍，這樣工作波紋管內壓引起的向外側的軸向推力通過平衡拉桿（或舌管）被平衡波紋管因內壓引起的相反方向的推力所抵消，而無軸向推力輸出，故管道設備不再承受內壓軸向推力（盲板力），而只承受膨脹節(jié)位移時產(chǎn)生的剛度反力，因為與盲板力相比，剛度反力比盲板力小幾十倍，所以，使設備和管路的固定變得簡單可行，該類膨脹節(jié)只能吸收軸向位移。
